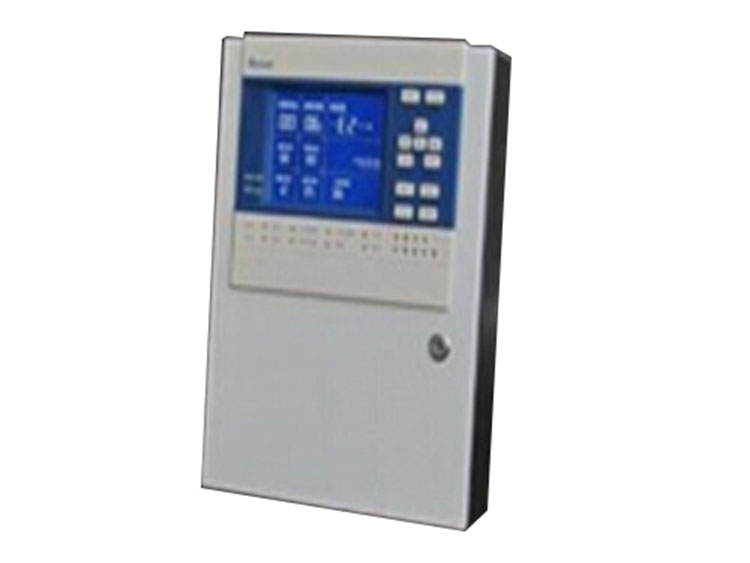

氟化氢检测报警器主要由报警控制器和氟化氢检测器组成。报警控制器有开关量输出并可选通讯接口，可以外接声光报警器或启动控制设备，也可以与上位机通讯。报警控制器可接收检测探头的信号，当测量值达到设定的报警值时，控制主机发出声、光报警，同时输出控制信号（开关量接点输出），提示操作人员及时采取安全处理措施，或自动启动事先连接的控制设备，以保障安全生产。CY系列报警控制器适用于各种工业报警控制，壁挂式安装，安装简单、操作方便，工作状态稳定、测量精度高。
一般在设备出厂时，量程、报警点等全部参数都已经按用户要求或相关标准设置完毕，用户在固定和接线之后，即可通电测试。
氟化氢报警控制器功能及参数
1、工作电压：交流220V，50Hz
2、报警设置：二级报警，报警点可自行设置。
3、使用环境：温度：0—40℃
4、系统功率：本系统最大功耗5W。
5、 继电器控制端口：220V 5A 的驱动能力。
6、外型尺寸：30长×21宽×8厚（cm）
7、系统与外接（气体）变送器连接线要求：可以采用2 线或3 线制接法，单芯线直径≥1.5mm，线长≤1000m。
8、安装方式：壁挂式安装
安装说明
安装高度说明
a)氟化氢气体比空气重，氟化氢检测器安装高度应距地坪(或楼地板)0.3～0.6m。
b)氟化氢检测器宜安装在无冲击、无振动、无强电磁场干扰的场所，且周围留有不小于0.3m的净空。
c)氟化氢检测器的安装与接线按制造厂规定的要求进行，并应符合防爆仪表安装接线的有关规定。
安装方法
用户可自行设计固定方式，但要确保：检测器的传感器应向下与地面垂直。检测器固定后，将电缆线接好，检查连线无误后，固定电缆及壳体上盖。接线时，请按照电路板上的指示标记接线，确认接线正确的情况下，再接通电源。
注意事项
1.第一次安装时，根据地域不同和导线长短的不同，经通电10分钟后，如显示值不为零，可以手动重新调整零点。
2.检测探测器的调零和标定以所接数字式控制器显示值为准。
3.如在检测运行过程中出现故障，应及时切断电源，排除故障。
维护和保养
1.安装时避免碰撞线路板及探测器；
2.用户不可擅自更换、维修探头内部电器元件；
3.维修应由本公司人员或本公司授权的专业人员进行；
4.定期对探测器进行清洁、调零和校准，以保证其灵敏度和测量精度；
5.严禁安装在热源和震动源之上。
